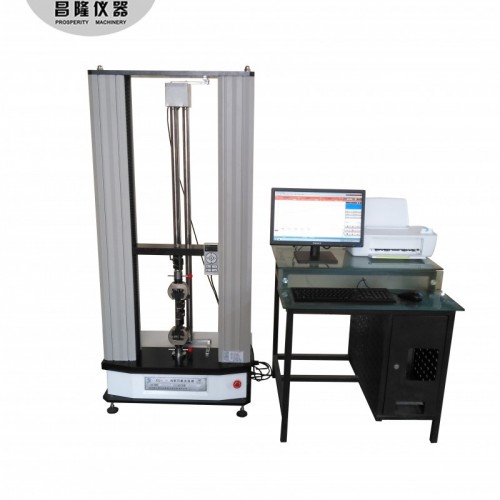

1.機械結構：橡膠拉力機的機械結構通常由一個驅動系統、一個夾具系統和一個負荷傳感系統組成。
驅動系統：驅動系統一般采用電機或液壓系統，用于提供拉力機的動力。電機通過傳動裝置將動力傳遞給夾具系統。
夾具系統：夾具系統用于夾持被測試的橡膠樣品，并通過施加拉力來測試其拉伸性能。夾具系統通常由兩個夾具組成，一個夾持樣品的固定夾具和一個施加拉力的移動夾具。
負荷傳感系統：負荷傳感系統用于測量被施加在橡膠樣品上的力。一般采用負荷傳感器或稱為拉力傳感器，負荷傳感器通過壓力變化將施加在樣品上的力轉化為電信號。
2.測量系統：橡膠拉力機的測量系統主要包括力測量和位移測量兩個部分。
力測量：力測量通過負荷傳感器來測量施加在橡膠樣品上的拉力。負荷傳感器將施加在樣品上的力轉化為電信號，并通過數據采集系統將其轉化為數值顯示或記錄。
位移測量：位移測量用于測量橡膠樣品在受力過程中的變形情況。位移測量通常采用位移傳感器或稱為位移計，位移傳感器通過測量樣品的伸長或縮短來獲得位移數據，并通過數據采集系統將其轉化為數值顯示或記錄。
在實際測試中，橡膠樣品首先被夾持在固定夾具和移動夾具之間，然后通過驅動系統施加拉力。同時，負荷傳感器測量施加在樣品上的力，位移傳感器測量樣品的伸長或縮短，從而得到拉伸性能和拉伸強度等相關數據。
總之，橡膠拉力機通過驅動系統施加拉力，并通過負荷傳感器和位移傳感器測量樣品的力和位移，從而實現對橡膠材料的拉伸性能和拉伸強度等性能指標的測試。
