一、 主要性能與結構：

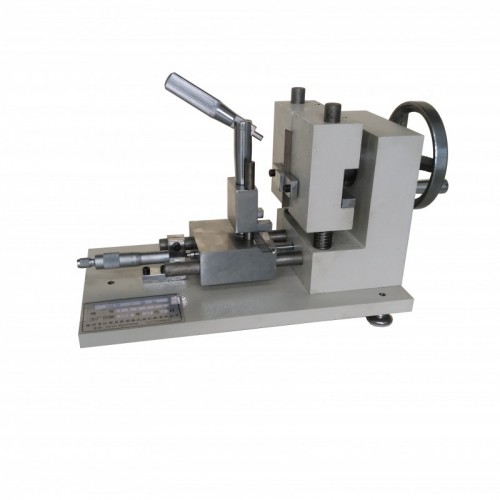

本機用于加工塑料、有機玻璃等非金屬材料沖擊時所需用的標準切口樣條。主要結構見圖1。
二、 技術參數：
1、電源電壓：220V
2、銑切口刀具長度： 50mm
3、銑缺口銑刀往返速度：60次/min
4、電機功率：60W
5、外形尺寸：480 mm ×440 mm×480mm（長×寬×高）
三、 操作方法
1、 把電源聯接線分別插入儀器及電源插座。
2、 打開儀器電源。
3、 試樣的安裝及加工方法（見圖1）
3.1 將加工或壓鑄成型，截面為矩形的樣條（圖1-2）放在試樣支塊（圖1-1）下，擰緊壓緊手輪（圖1-5）。當試樣厚度小于8毫米時可放置2～3層。
3.2 調節進給手輪（圖1-6），使切削刀具與矩形樣條接觸，按下“銑缺啟動”按鈕，逆時針旋轉進給手輪（進給手輪刻度每格0.01毫米）直至到達需要的進給深度。
3.3 試樣達到加工所需深度后，再順時針旋轉手輪，使試樣退出。按下“銑缺停止” 按鈕。
3.4 取下制作完成的試樣，一個試樣加工完成。若需要繼續
加工試樣，可按上述方法進行操作。
4、刀具（圖1-3）的更換方法
將刀具右側的兩個緊固螺釘（圖1-4）用隨機附帶的內六角扳手松開，取出刀具，安裝所需要的刀具，將兩個緊固螺釘緊固。
一、 操作注意事項：
（1）使用前請仔細閱讀使用說明書。
（2）使用完畢后，要及時清理碎屑。
（3）在長時間不使用時應將壓緊手輪和進給手輪松開，以避免長時間擠壓彈簧，疲勞失效。
（4）在不使用機器時，關閉開關，并切斷電源。

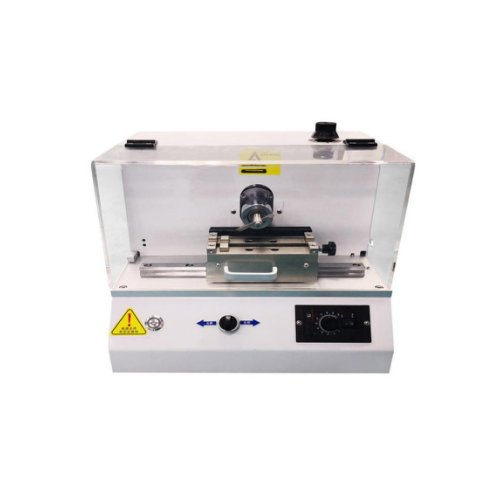

QTM1000自動缺口制樣機
序號 | 名稱 | 單位 |
1 | 主機 | 1臺 |
2 | 內六角扳手 | 1個 |
3 | 加工缺口刀具 | 3把（一把在主機上） |
4 | 電源聯接線 | 1條 |
5 | 使用說明書 | 1份 |
6 | 合格證 | 1份 |
7 | 裝箱單 | 1份 |
裝箱單
