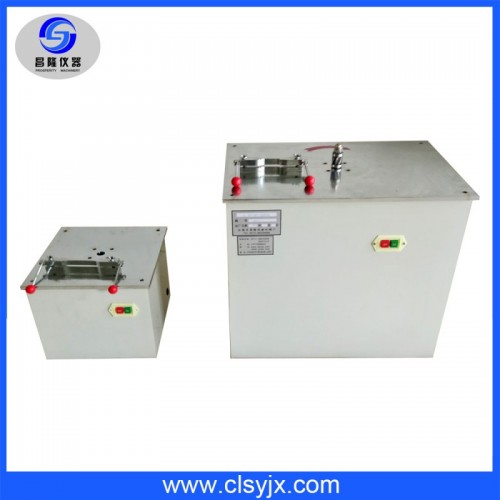

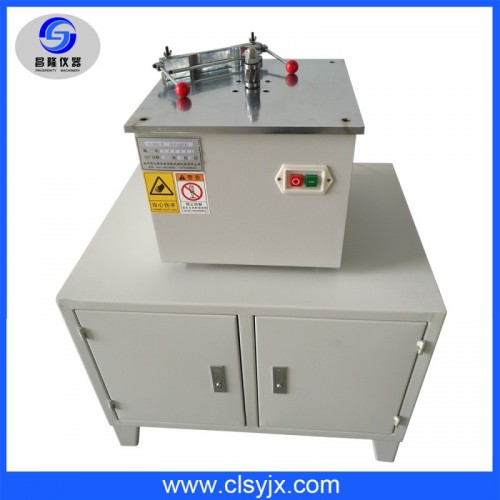

啞鈴制樣機(jī)
全國(guó)熱線
0514-86235668 13773399642
產(chǎn)品詳情
一、用途
啞鈴制樣機(jī)可以制取下列試樣：
1、GB/T1040-92“塑料拉伸性能試驗(yàn)方法”中規(guī)定的I、II型啞鈴型試樣。
2、GB8802-88“硬聚氯乙烯（PVC-U）管材及管件維卡軟化溫度測(cè)定方法”及GB1633-79“熱塑性塑料軟化點(diǎn)（維卡）試驗(yàn)方法”中規(guī)定的厚度＞6mm的維卡試樣。
3、試樣總長(zhǎng)≤250mm，寬20~50mm，厚≤10mm的長(zhǎng)條試樣。
4、用戶要求的其他形狀的試樣。
二、使用方法
1、制取試樣毛坯，其尺寸為：
I型試樣：總長(zhǎng)150±1.0，寬≥22
II型試樣：總長(zhǎng)115±1.0，寬≥27
維卡試樣：總長(zhǎng)≤50±1.0，寬10+0.25
長(zhǎng)條試樣：總長(zhǎng)≤250±1.0，寬=要求尺寸+大于2mm的加工量
2、試樣毛坯的裝卡
I、II型及長(zhǎng)條試樣毛坯直接裝入相應(yīng)夾具內(nèi)夾緊，夾緊力不可過大，避免夾具變形，只要能將試樣毛坯夾住即可，另外各方面應(yīng)盡量對(duì)稱，以使加工量均勻。
維卡試樣毛坯按下述方法裝卡：
當(dāng)管材壁厚＞6mm，≤8mm時(shí)，按圖一所示裝卡部位夾緊。
當(dāng)管材壁厚＞8mm時(shí)，按圖二所示裝卡部位夾緊，此時(shí)試樣
伸出夾夾具的量H應(yīng)小于5mm，一次裝卡加工完后，松開夾具將試樣按箭頭方向推出小于5mm的一段，夾緊后再繼續(xù)加工，直到小于8mm時(shí)在按圖一所示裝卡部位夾緊后進(jìn)行最后一次加工。
按上述方法制取的試樣臂厚為4mm。
1、試樣的加工
接通電源，移動(dòng)電源開關(guān)，使刀具軸轉(zhuǎn)起來，從頂部向下觀察時(shí)刀具軸應(yīng)逆時(shí)針轉(zhuǎn)
動(dòng)。同時(shí)觀察刀具安裝是否正確，即刀刃的方向應(yīng)與回轉(zhuǎn)方向一致。
I、II型試樣的加工是將裝好的試樣毛坯的夾具向刀具方向靠近，以手工送進(jìn)方式進(jìn)行加工，并注意夾具要與刀具上、下的定位軸承外圓貼緊。一面加工完后、將夾具轉(zhuǎn)180°再加工另一面，即可完成加工。
維卡試樣的加工與上述相似，只是加工中夾具不需轉(zhuǎn)180°，只在一面加工即可完成。
長(zhǎng)條試樣的加工，首先松開緊固螺釘，左右移動(dòng)定位板的位置，根據(jù)被加工試樣的寬度，調(diào)整尺寸L值
L=1/2試樣寬度+9
尺寸L調(diào)整好后，將定位板緊固，即可進(jìn)行加工，加工中夾具要與定位板緊密貼緊送進(jìn)夾具進(jìn)行加工，一面加工完后，將夾具轉(zhuǎn)180°再加工另一面即可完成制備工作。如加工短試樣時(shí)，為避免夾具變形，可多個(gè)試樣同時(shí)加工或在夾緊后的空余處加一
同樣厚度的片與試樣一起夾緊。
一、 注意事項(xiàng)
1、試樣加工中要采取逆銑方式，即夾具移動(dòng)方向要與刀具回轉(zhuǎn)的線速度方向相反。
2、試樣加工量大的部位要分幾次加工，夾具一次移動(dòng)中的加工量不可過大。
3、加工中夾具的移動(dòng)速度盡量保持均勻，且不可太快。
4、加工中要注意安全，人手要盡量遠(yuǎn)離刀具，更不可相接觸。
5、加工中需要一不小于1KW的吸塵器將切屑吸除（用管形吸頭）吸頭用臺(tái)面上的卡子壓住，吸口對(duì)著出屑的切線方向。
二、 維護(hù)保養(yǎng)
1、機(jī)器不使用時(shí)要擦干凈，并注意防塵。
2、機(jī)器每半年應(yīng)對(duì)面板下部的軸承用10#機(jī)油潤(rùn)滑一次，可在面板上與主軸的間隙處注油即可。
三、機(jī)器外形尺寸
長(zhǎng)×寬×高=400mm×400mm×350mm
下一個(gè)：沒有資料
